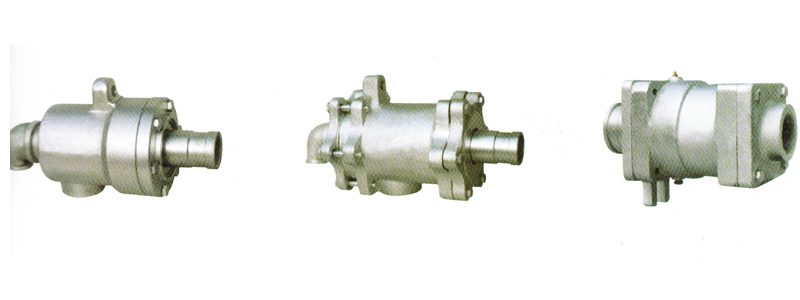

雙錐干燥機旋轉接頭使用參數
使用壓力：1.8Mpa
使用溫度：220
使用轉速：100RPM
使用介質：過熱水、蒸汽等
可選材質：碳鋼、201、304、316等
醫學粉末、化學制品粉末及食品用粉末必須需要干燥機進行烘干，這就造就了雙錐干燥機在醫藥、化工、食品行業的廣泛使用，雙錐干燥機專用旋轉接頭作為機械的核心零部件所以到的作用就是要往旋轉的設備中輸送介質時，保障動態密封不泄漏。雙錐設備內水平管不隨雙錐旋轉時，應選用內管固定方式旋轉接頭，內水平管隨雙錐同步旋轉時，應選用內管旋轉接頭。醫學粉末、化學制品粉末及食品用粉末必須需要干燥機進行烘干，這就造就了雙錐干燥機在醫藥、化工、食品行業的廣泛使用，雙錐干燥機專用旋轉接頭作為機械的核心零部件所以到的作用就是要往旋轉的設備中輸送介質時，保障動態密封不泄漏。雙錐設備內水平管不隨雙錐旋轉時，應選用內管固定方式旋轉接頭，內水平管隨雙錐同步旋轉時，應選用內管旋轉接頭。雙錐干燥機旋轉接頭分為導蒸汽用QS-GF型雙錐干燥機旋轉接頭、QS-XF型雙錐干燥機旋轉接頭和抽真空用Dd-F型雙錐干燥機旋轉接頭、Qd-F型雙錐干燥機旋轉接頭四種型號可選。是針對干燥行業雙錐干燥設備專門設計生產制造的。可根據不同的雙錐容量選擇不通尺寸的接頭，可參考下表。
雙錐干燥機旋轉接頭選型表（導蒸汽旋轉接頭、抽真空旋轉接頭） | ||||
類型 | 雙錐容量500-1500L | 雙錐容量1500-2500L | 雙錐容量2500-3000L | 雙錐容量3000-4000L |
導蒸汽用旋轉接頭 | QS-GF40-20旋轉接頭 | QS-GF50-25旋轉接頭 | QS-GF65-32旋轉接頭 | QS-GF80-40旋轉接頭 |
QS-XF40-25旋轉接頭 | QS-XF50-32旋轉接頭 | QS-XF65-40旋轉接頭 | QS-XF80-50旋轉接頭 | |
抽真空用旋轉接頭 | Dd-F80旋轉接頭 | Dd-F80旋轉接頭 | Dd-F80旋轉接頭 | Dd-F100旋轉接頭 |
QD-F80旋轉接頭 | QD-F80旋轉接頭 | QD-F80旋轉接頭 | QD-F100旋轉接頭 | |

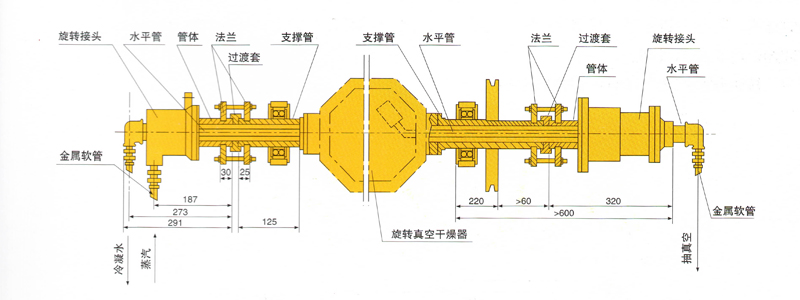

雙錐干燥機旋轉接頭的內部結構：
彈簧安裝在殼體內部，無油自潤滑軸承位于殼體和外管之間，外管位于無油自潤滑軸承于球面密封環之間，支撐環位于底部端蓋內不與外管之間，孔用擋圈位于底部端蓋溝槽內限位支撐環，底部端蓋用螺栓與殼體連接成一個整體。外管與殼體形成中空的流通管道。當雙錐干燥機旋轉時會帶動連接法蘭與外管進行旋轉。外管旋轉時有支撐環與無油軸承進行穩定支撐的作用。外管中部加工有球面體與球面密封環在彈簧壓力下摩擦密封。熱介質由殼體孔進入，通過空心軸輸送到旋轉的雙錐干燥機內，完成了介質由靜到動的輸送過程，完成了雙錐干燥機安全輸送介質的目的。
雙錐式旋轉接頭注意事項：
*應保持旋轉接頭管道內不的清潔，以避免異物對旋轉接頭造成的偏磨等異常磨損。
*因機器設備長期不使用會導致旋轉接頭內不的結構與銹蝕，請注意如在使用時會有卡住或滴漏情形的發生。
*帶有注油裝置的請定期注油，確保旋轉接頭軸承運轉的可靠性。
*檢查密封面的磨損狀況及厚度變化（一般正常磨損胃5-10mm）；觀察摩擦緞面的摩擦軌跡，是否出現點斷續或劃傷等問題。
*非迷宮式密封結構等旋轉接頭不要長時間空轉，以免造成損壞。
